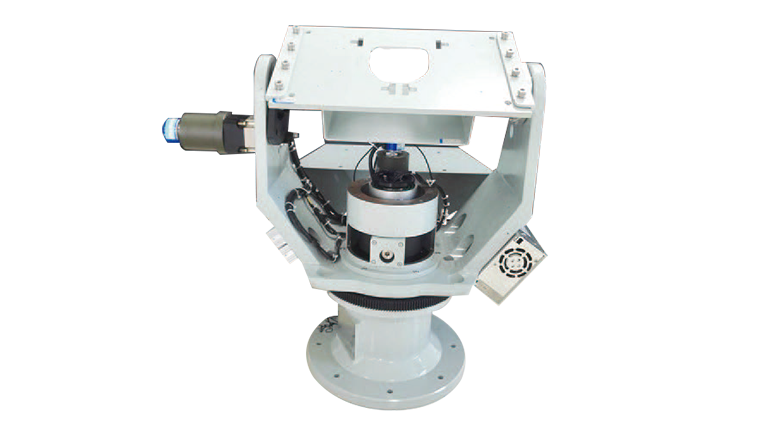

SCT100/500/1000 雷达伺服转台
| SCT100型(机载SAR) | SCT500型 | SCT1000型 | |
| 重量 | ≤550g | ≤40kg | ≤100kg |
| 尺寸 | ≤176x172x180mm （长x宽x高） |
Φ550×650mm | Φ1300×1250mm (包括天线罩) |
PRODUCT OVERVIEW
产品概述
伺服转台由伺服控制单位、伺服驱动单位、方位与俯仰驱动电机、编码收罗单位、平台� ；；；； ；；；；た匾约白ǖ茸槌伞�。。。。伺服转台运动方法有手动、扫描、跟踪等,其中手动方法可举行天线方位、俯仰控制和归零。。。。。
PRODUCT FEATURES
产品特点
具有定位、扫描、跟踪等功效
接纳电流-速率-位置三闭环控制
雷达扫描路径妄想功效
INDICATOR PARAMETERS
指标参数
| SCT100型(机载SAR) | SCT500型 | SCT1000型 | |||
| 伺服平台 | |||||
| 功效 | 定位，， ，，，空域稳固，， ，，，姿态锁定(东 北天坐标系)，， ，，，扫描 |
定位，， ，，，扫描，， ，，，跟踪，， ，，，路径妄想 | 定位，， ，，，扫描，， ，，，跟踪，， ，，，路径妄想 | ||
| 搜索规模（方位） | ±115°(可定制) | ±150°(可定制) | ±190° | ||
| 搜索规模（俯仰） | ±50°(可定制) | ±50°(可定制) | 0°~90°(可定制) | ||
| 俯仰最大角速率 | ≥80°/s | ≥60°/s | ≥60°/s | ||
| 方位最大角速率 | ≥80°/s | ≥60°/s | ≥60°/s | ||
| 俯仰最大角加速率 | ≥200°/s² | ≥100°/s² | ≥100°/s² | ||
| 方位最大角加速率 | ≥200°/s² | ≥100°/s² | ≥100°/s² | ||
| 角度精度 | 0.1° | 0.1° | 0.1° | ||
APPLICATION AREA
应用领域
用于机载，， ，，，车载，， ，，，岸基雷达系统。。。。。
